ケミカル製品

紫外線照射灯(ブラックライト)

用途・対象:
蛍光を利用した検査一般に広く利用できます。例えば、蛍光浸透探傷試験、蛍光磁粉探傷試験、蛍光染料を添加した漏れ試験、油の付着検査 等に最適です。
特徴:
・LED式ブラックライトで、波長は非破壊試験に最適な365nmです。
・UV-3000HPはコード式、PRO-UV100はリチウム電池式の懐中電灯式です。
・紫外線放射照度は、フィルターから381mmの距離で、1000μw/cm2以上です。
・懐中電灯式、一般検査用、天井吊り下げ型(広範囲型)、ハンドマグナ専 用タイプ等、豊富な品揃えで最適なブラックライトを選択できます。
品名(記号) タイプ 使用ランプ 重量
ブラックライトPRO-UV100 懐中電灯型 UV-LED 245g(リチウム電池を含む)
ブラックライトUV-3000HP 一般検査用 UV-LED 680g
ブラックライトLV-9 定置式タイプ UV-LED 8.2㎏

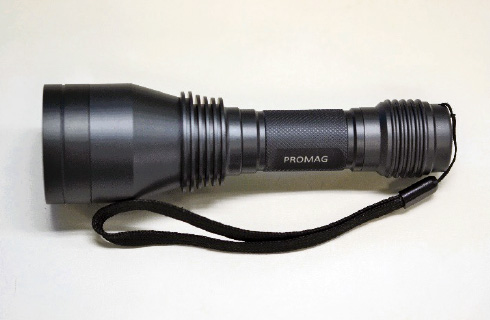

ブラックライトPRO-UV100 ブラックライトPRO-UV100
ブラックライトUV-3000HP ブラックライトUV-3000HP
ブラックライトLV-9 ブラックライトLV-9
ブラックライトLV-9 電源BOX ブラックライトLV-9 電源BOX
LV-24 / LV-18 / LV-9 / LV-6 LV-24 / LV-18 / LV-9 / LV-6

ハンドマグナ用ブラックライト

ハンドマグナ用ブラックライトは、交流ハンドマグナの空間磁場を利用し、誘導電流で点灯する電源コード不要の画期的ブラックライトです。

  • 用途・対象:交流式ハンドマグナを使用する蛍光磁粉探傷試験用
  • 特徴:
    • ・超小型、超軽量ですのでハンドマグナに本器を装着しても重さ、装着部が気になりません。
    • ・ハンドマグナの電磁誘導による起電力を利用しますので、外部電源などを必要とせず、ケーブルがないため検査の邪魔になりません。
    • ・ブラックライトの照射作業と磁化&磁粉塗布作業の2人作業が1人で可能となり、検査の作業効率が大幅に向上します。
    • ・ブラックライトはLED 仕様ですので、電気代の節約にもなります。
    • ・ブラックライトの主波長は365nm で、蛍光探傷に最適であり、人体にも安心できるA領域波長です。
品名(記号) 光源 内寸(mm) 本器重量 紫外線強度 対応機種
ブラックライト
NU-61(P)
UV-LED a:53×53
b:45×45
205g 中心:>4000μw/cm2
1000μw/cm2エリア
(試験面:90×160 mm)
ハンドマグナ
NC-1Y
ブラックライト
NU-62(P)
UV-LED a:48×48
b:39×39
236g 中心:>4000μw/cm2
1000μw/cm2エリア
(試験面:90×160 mm)
ハンドマグナ
NC-2Y
※ 各ブラックライトをハンドマグナNC-1Y、NC-2Yに、磁極底面より40mmの高さに固定した場合、両磁極に垂直な試験面の長さが160mmです。
ブラックライト

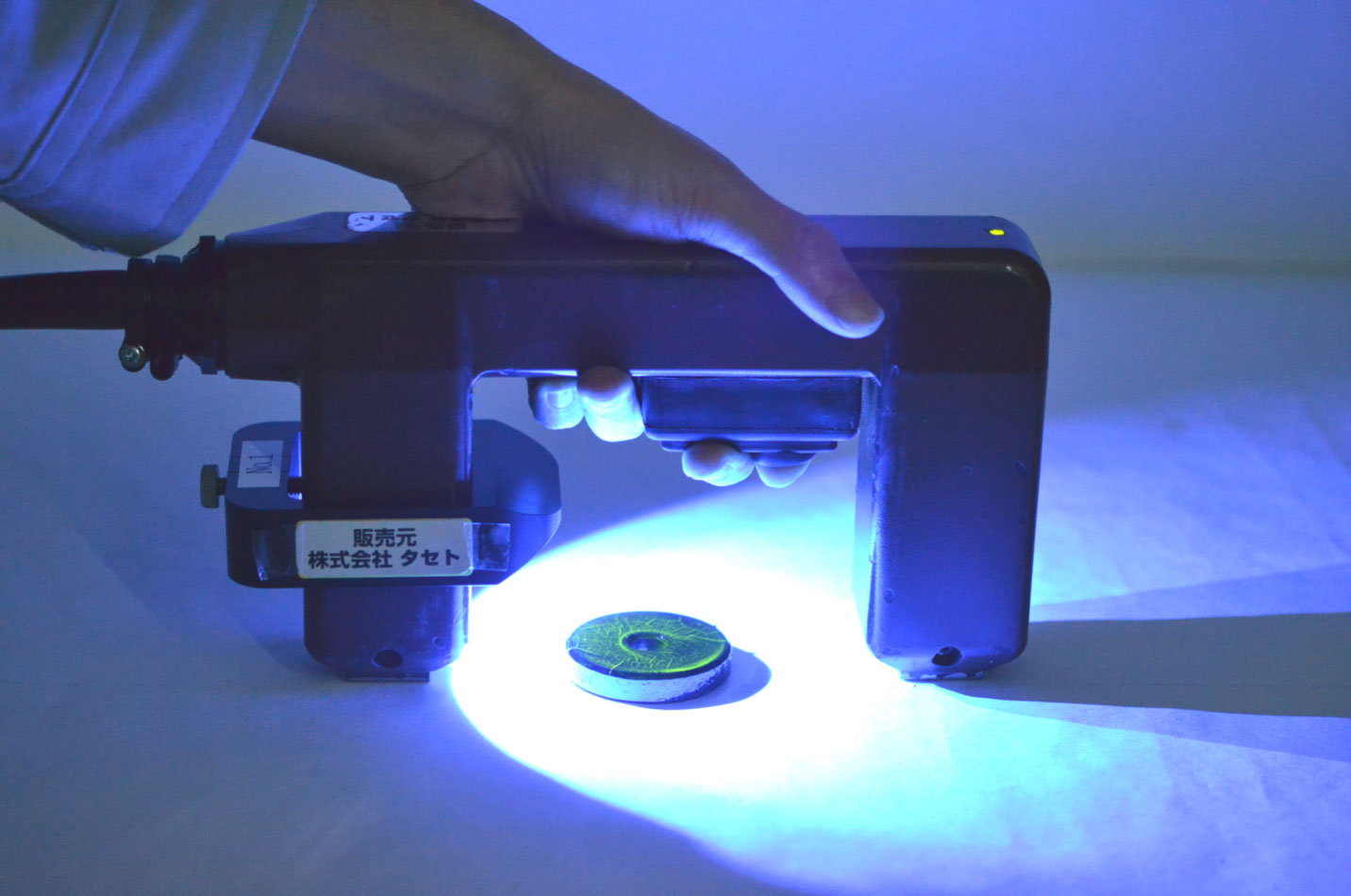

ブラックライトNU-61(P)(装着・点灯) ブラックライトNU-61(P)(装着・点灯)
ブラックライトNU-61(P)(本体) ブラックライトNU-61(P)(本体)

極間式磁粉探傷器 (ハンドマグナ)

ハンドマグナは、鉄鋼などの磁性体で製造されている素材や部品、または溶接箇所に発生するクラック(きず)を極間磁化により磁粉を適用して明瞭に検出する携帯用磁粉探傷器です。
用途:
磁粉探傷で磁化する際に使用する極間用磁化装置
対象:
磁粉探傷試験
特徴:
・スイッチが防水構造なので、感電などによる危険性が少ない。
・高級珪素鋼板の鉄心を使用し、優れた樹脂で形成し、検査物との接触面は、特殊金属枠で補強してあります。
・凹凸部、コーナー部の検査では、ヨークを使用することにより、確実な探傷ができます。
・入力電源80V以下でランプが消灯するのでより確実な検査が可能です。
品名(記号) タイプ リフティングパワー 本器重量 装着可能LED
ブラックライト(別売)
ハンドマグナNC-1Y 標準タイプ 4.5kg以上 3.4kg NU-61(P)
ハンドマグナNC-2Y 小型軽量タイプ 4.5kg以上 2.2kg NU-62(P)

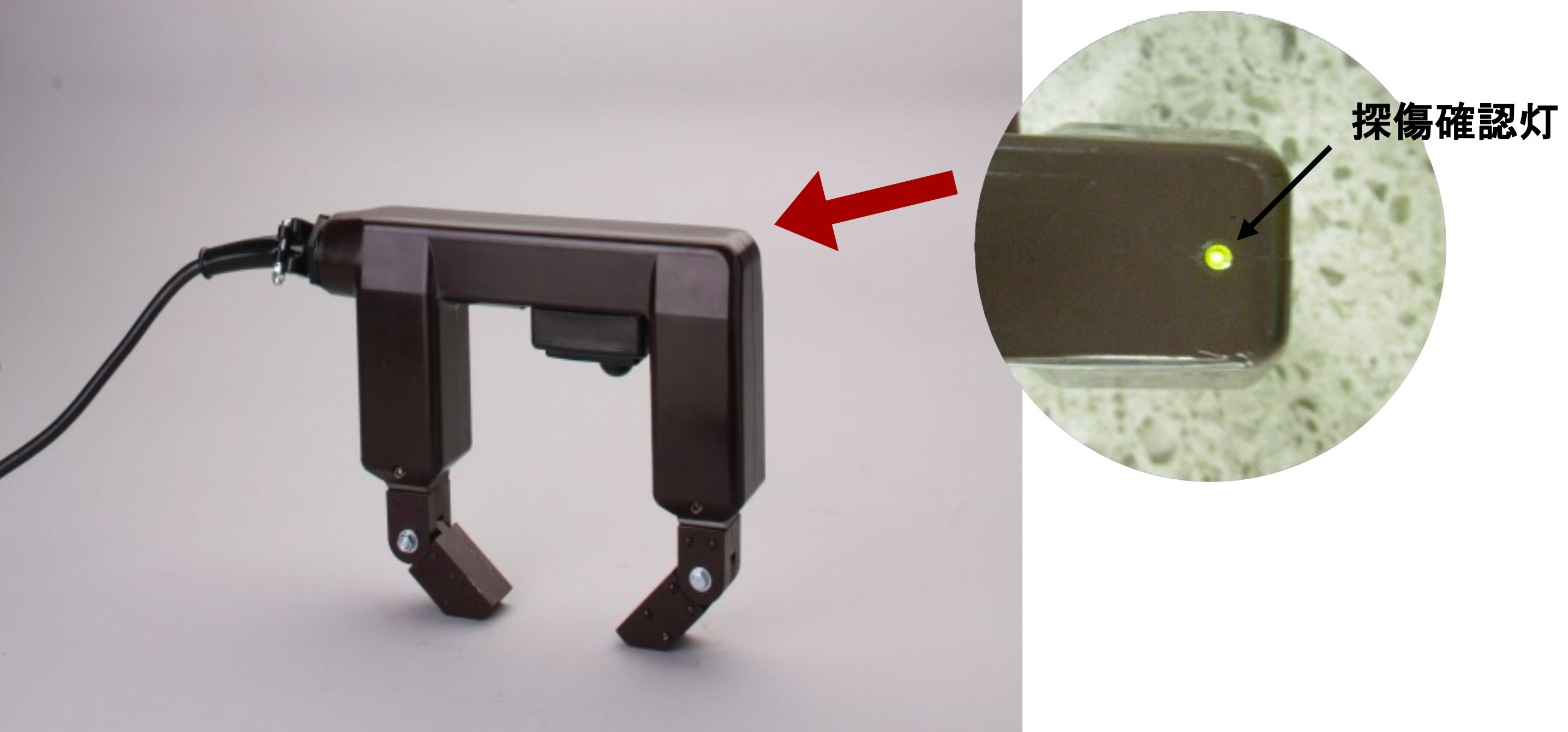

ハンドマグナNC-1Y
ハンドマグナNC-1Y
